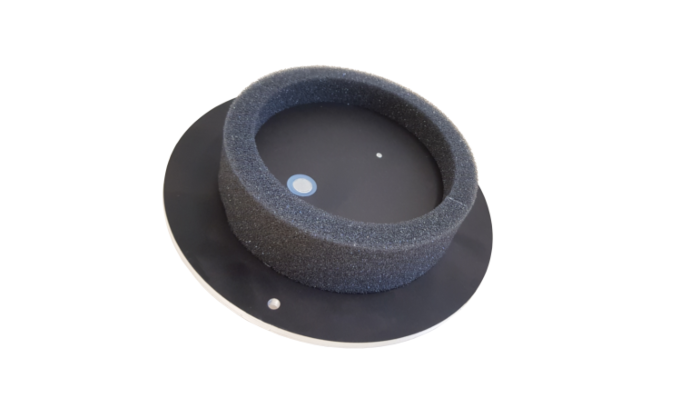

Le microphone disque GM90 a été développé en coopération avec les projets de recherche RENEBAT I-III (WindBat) financés par BMU. Le disque comprend une capsule de microphone à ultrasons Knowles FG -23629-P16, qui remplit toutes les exigences en termes de sensibilité, de réponse en fréquence et de directionnalité pour une surveillance réussie des chauves-souris dans les éoliennes. Un préamplificateur intégré permet de faibles niveaux de bruit des signaux du microphone et permet ainsi des longueurs de câble de 50 m et plus entre le système de surveillance des chauves-souris BATmode 2S ou BATmode 2S+ et le disque du microphone. Pour éviter la condensation liée aux intempéries sur la capsule du microphone, un chauffage électrique est installé dans le disque qui permet une sensibilité constante du microphone et garantit une haute qualité des données. Cette sensibilité peut être surveillée et enregistrée à l'aide du haut-parleur de signal de test intégré. Par conséquent, les données d'activité des chauves-souris collectées avec ce microphone sont entièrement compatibles avec les directives BMU et l'outil logiciel ProBat, qui peut calculer les algorithmes de fonctionnement des éoliennes à partir des données acoustiques de la surveillance de la nacelle.
Pour protéger contre les intempéries et les conditions environnementales, tous les composants électroniques sont encapsulés dans un disque en aluminium résistant aux éclaboussures. Pour une installation dans le plancher de la nacelle, un trou de montage de 100 mm est nécessaire (voir Plan de perçage - GM90 dans la section « Téléchargements »).
Caractéristiques principales
- Microphone Knowles FG
- Haut-parleur de signal de test 40 kHz
- Chauffage micro intégré
- Anneau de protection contre le vent
- ∅ 90mm (diamètre extérieur) / ∅ 140mm (plaque de montage)
- Installation dans le plancher de la nacelle des éoliennes via un forage de 100 mm
- Compatible avec ProBat et le projet de recherche BMU WindBat (RENEBAT)
Caractéristiques
- Microphone Knowles FG
- Haut-parleur de signal de test 40 kHz
- Chauffage micro
- Anneau de protection contre le vent
- Niveau de bruit propre approximatif en entrée (bande passante : 30-50 kHz) : 26 dB SPL
- Sensibilité approximative : 500mV/Pa
- Alimentation micro : 5V / 25mA fournie par UltraSoundGate xx16Hnbm
- Alimentation chauffage : 19V / 12,5mA fournie par BATmode (sur demande également 5V / 50mA fournie par un adaptateur secteur USB)
- Connecteur combiné microphone et haut-parleur de signal de test : prise XLR-5 mâle
- Connecteur chauffant : prise XLR-3 mâle
- ∅ 100 mm (anneau de protection contre le vent) / ∅ 140 mm (plaque de montage)
- Installation dans le plancher de la nacelle des éoliennes via un forage de 100 mm
- Compatible avec ProBat et le projet de recherche BMU WindBat (RENEBAT)
- Longueur du jeu de câbles : 2m
